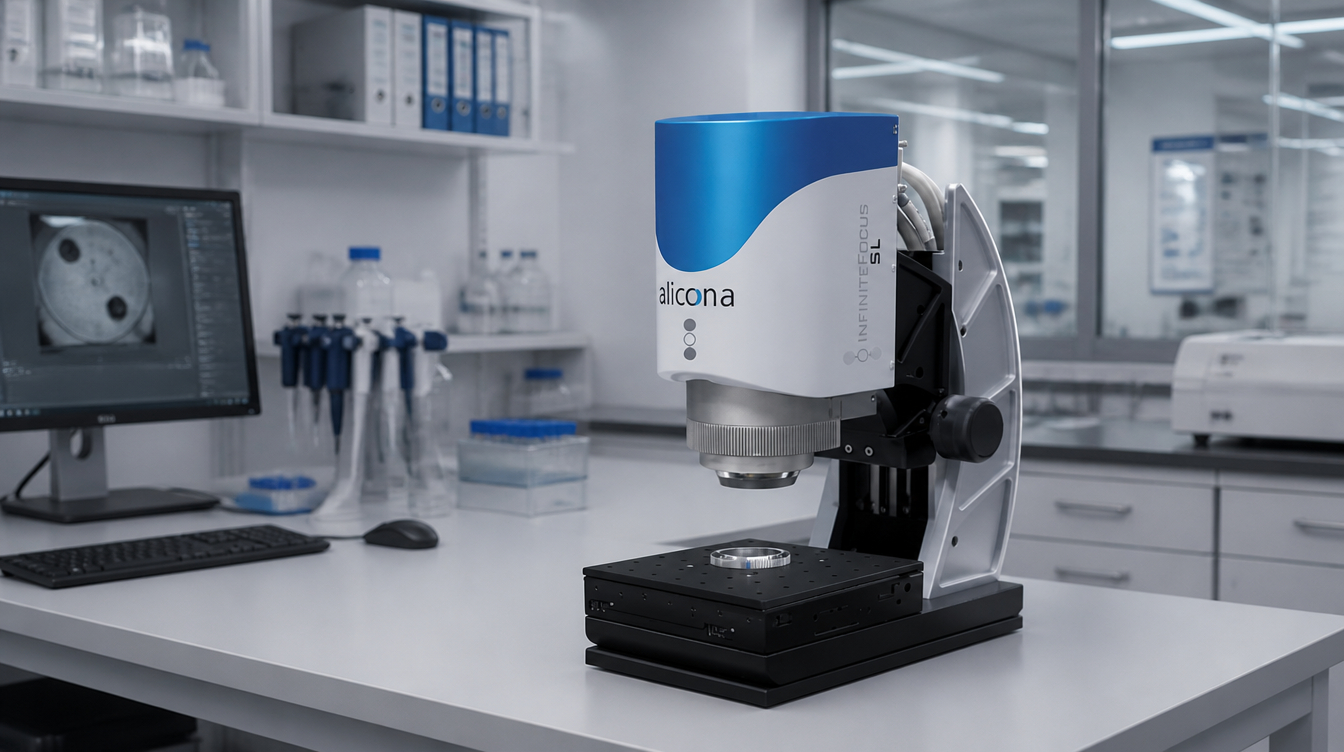

Alicona Infinite Focus SL

Alicona Infinite Focus SL - универсальная оптическая 3D-измерительная система, которая позволяет измерять как форму, так и шероховатость изделий. Система позволяет измерять как форму, так и шероховатость изделий. Кроме того, пользователь получает цветные изображения контролируемых поверхностей с высокой контрастностью и глубиной резкости. Большое рабочее расстояние (до 33 мм) в сочетании с полем измерения 50 мм x 50 мм обеспечивает широкий спектр возможных вариантов применения системы.

Применение Alicona Infinite Focus SL

Эта система предназначена для точного анализа поверхностей. Она позволяет получать цветные изображения с высокой контрастностью и глубиной резкости, что облегчает визуальный контроль и документирование результатов.

Ключевые преимущества:

Большое рабочее расстояние (до 33 мм): Обеспечивает широкий спектр возможных вариантов применения, включая измерение труднодоступных участков.
Поле измерения 50 мм x 50 мм: Позволяет измерять крупные детали без необходимости их перемещения.
Быстрые измерения: Результаты получаются за секунды, что значительно повышает производительность контроля.
Коаксиальный лазер: Обеспечивает быструю и простую фокусировку, что упрощает работу оператора.

Инвестиция в Alicona Infinite Focus SL - выбор в пользу универсальности, точности и эффективности при контроле качества.

Технические характеристики Alicona Infinite Focus SL

Принцип измерения	Бесконтакный, оптический, пространственный, основанный на технологии Focus Variation
Измерительный объём (X x Y x Z)	Объективы RL: мот.: 50 мм x 50 мм x 155 мм (Z: 25 мм мот., 130 мм ручн.) = 387 500 мм³
Измерительный объём (X x Y x Z)	Объективы SXRL/AXRL: мот.: 50 мм x 50 мм x 120 мм (Z: 25 мм мот., 95 мм ручн.) = 300 000 мм³

Кратность увеличения объектива		10x	20x	50x	2xSX	4xAx*	5xAX	10xAX	20xAX	50xSX
Рабочее расстояние	мм	17,5	16	10,1	34	30	34	33,5	20	13
Диапазон боковых измерений (X, Y)	мм	2	1	0,4	10	4,87	3,61	2	1	0,4
(X x Y)	мм²	4	1	0,16	100	23,72	13,03	4	1	0,16
Вертикальное разрешение	нм	100	50	20	3500	620	460	130	70	45
Погрешность шага по высоте (1 мм)	%	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1
Макс. измеряемая область	мм²	2500	2500	2500	2500	2500	2500	2500	2500	2500
Мин. измеряемая шероховатость (Ra)	мкм	0,3	0,15	0,08	-	-	-	0,45	0,25	0,15
Мин. измеряемая шероховатость (Sa)	мкм	0,15	0,075	0,05	-	-	-	0,25	0,1	0,08
Мин. измеряемый радиус	мкм	5	3	2	20	12	10	5	3	2

Таблица 1. Тех характеристики Alicona Infinite Focus SL
